Instandsetzung des gerissenen Befestigungsflansches am Getriebegehäuse einer Windkraftanlage
Befestigungsflansch im gebrochenen Zustand
Reparaturvorschlag durch Einsetzen eines Einsatzstücks

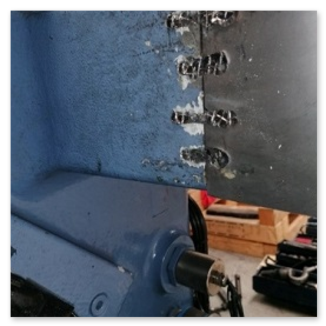

Gerissenen Befestigungsflansch ca. 80mm tief abgebohrt und sauber geschliffen Aufnahme, für die Stahlschlösser eingebracht, Masse für das Einsatzstück gemessen.
Einsetzen der Stahlkonstruktion und herstellen der kraftschlüssigen Verbindung

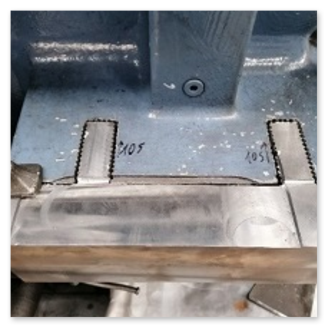

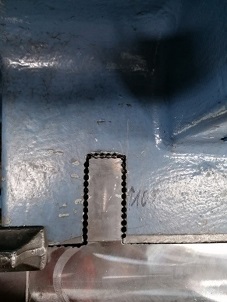

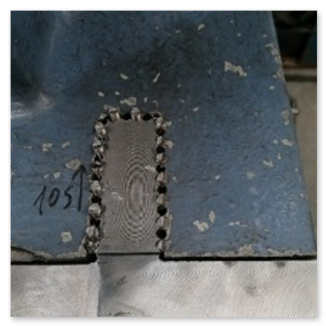

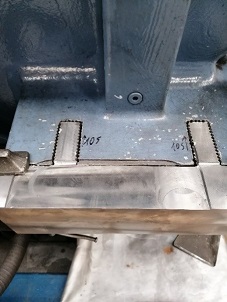

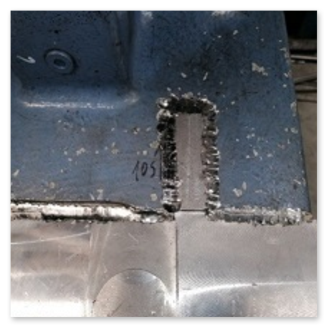

Angefertigte Stahlkonstruktion eingepasst und die in den Grundkörper eingelassenen Stahlschlösser

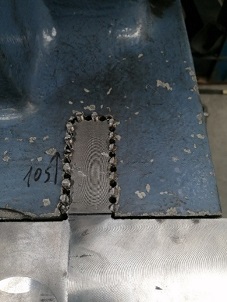

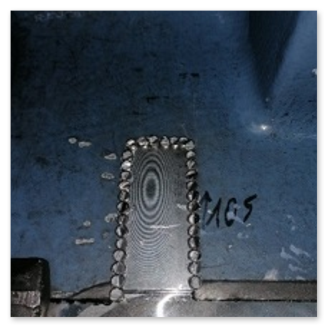

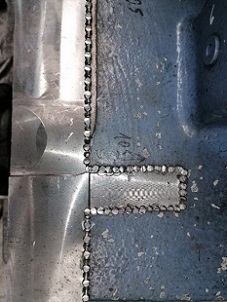

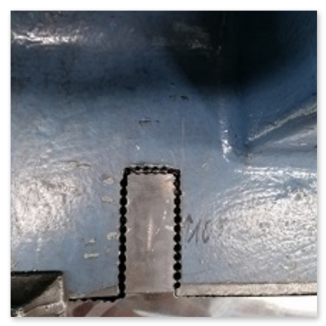

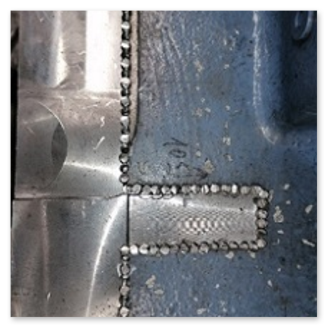

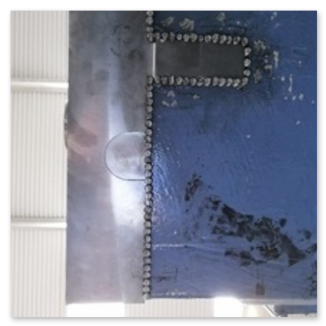

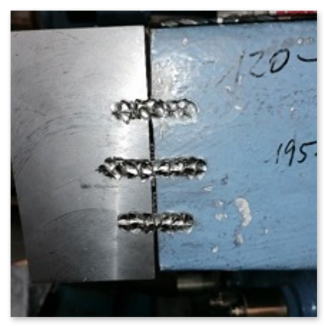

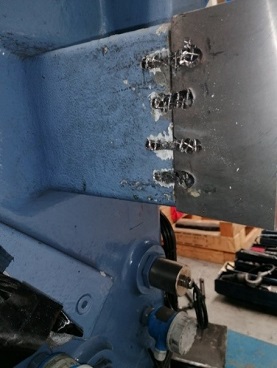

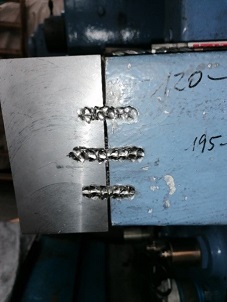

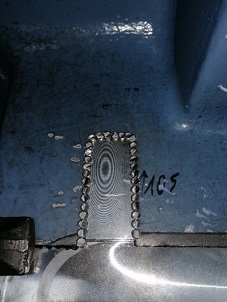

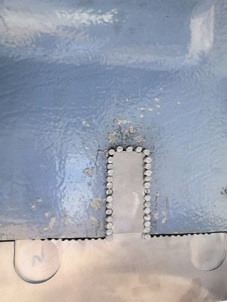

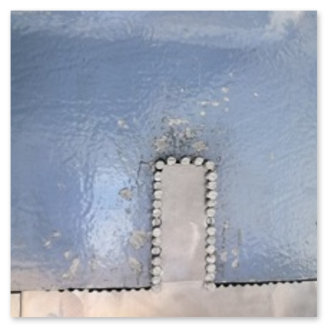

Einbringen unserer Normriegel, vernieten und abschrauben des Spaltes zwischen Grundmaterial und der Stahlkonstruktion, eingedrehte Schrauben verstemmt.
Mobile Bearbeitung der eingesetzten Stahlkonstruktion
Fräsgerät eingesetzt befestigt
und ausgerichtet

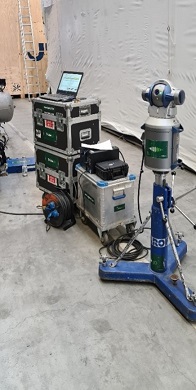

Lasertracker zum Vermessen der Fläche und Bohrungen sowie das Ausrichten des Fräsgerätes
Abfräsen der Fläche der eingesetzten Stahlkonstruktion auf die Ebene des oberen Befestigungsflansches

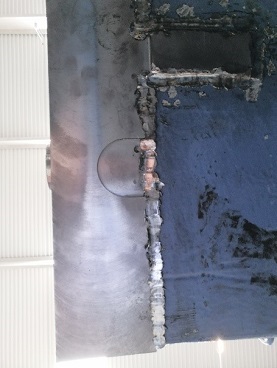

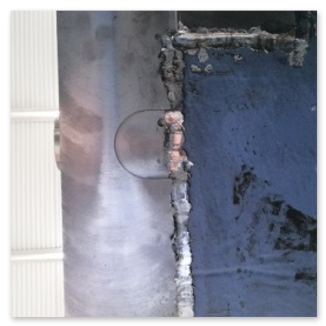

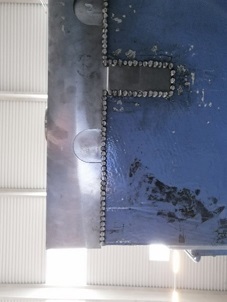

Alle Gewinde eingebracht und die Umrisse der Stahlkonstruktion an den Grundkörper durch beischleifen angeglichen
Reparaturstelle gestrichen
